HIGHLANDER HLD-ECDIS 600 – IMO-Compliant Electronic Chart Display and Information System (ECDIS) for Commercial Vessels
HIGHLANDER HLD-ECDIS 600
Complete Marine Technical Guide for Professional Electronic Navigation
Product Identification
| Item | Details |
|---|---|
| Manufacturer | Highlander Marine Systems |
| Model | HLD-ECDIS 600 |
| Product Type | Electronic Chart Display and Information System (ECDIS) |
| Country of Origin | China |
| Application | Electronic Navigation & Voyage Planning |
| Compliance | IMO / SOLAS ECDIS Requirements |
| Installation | Navigation Bridge |
| Interface | GPS, AIS, Radar, Gyro Compass, Speed Log, Autopilot, VDR |
The HIGHLANDER HLD-ECDIS 600 is a professional marine Electronic Chart Display and Information System (ECDIS) designed to provide safe, efficient, and regulation-compliant navigation for commercial vessels. The system integrates electronic navigation charts, route planning tools, real-time vessel positioning, AIS targets, radar overlays, and navigational alarms into a single navigation platform.
Product Introduction
As modern vessels transition from traditional paper charts to digital navigation systems, ECDIS has become one of the most critical bridge navigation tools.
The HLD-ECDIS 600 enables navigators to:
- Display official ENC charts
- Monitor vessel position in real time
- Plan and optimize routes
- Manage voyage plans
- Track AIS targets
- Interface with radar systems
- Improve navigational safety

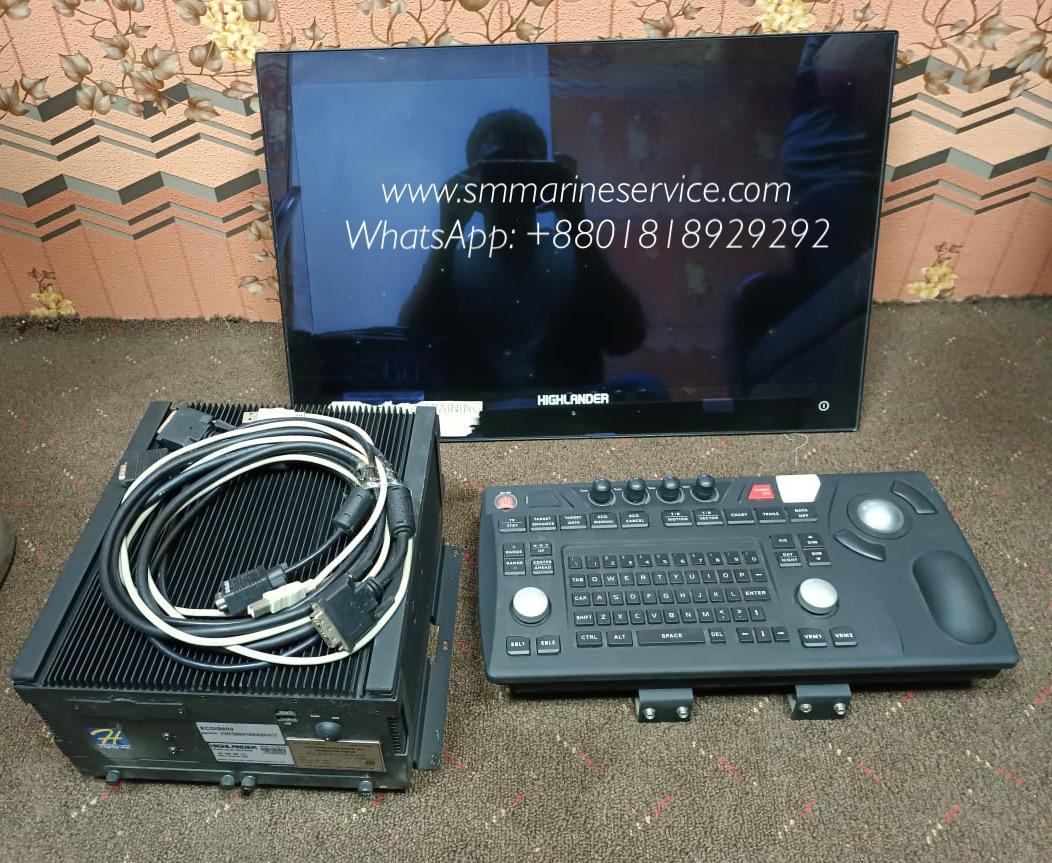

The system shown in the image includes:
- Industrial ECDIS Processor Unit
- Marine Keyboard & Trackball Controller
- High-Resolution Marine Display
- Interface Communication Cables
Main Product Image
The complete package typically consists of the ECDIS processing computer, display monitor, marine keyboard/trackball control panel, and interface modules for integration with navigation sensors.
What Is This Equipment?
ECDIS (Electronic Chart Display and Information System) is an IMO-approved navigation system that can legally replace traditional paper nautical charts when operated with approved electronic navigational charts (ENCs).
The HLD-ECDIS 600 continuously receives information from:
- GPS / GNSS Receiver
- Gyro Compass
- Doppler Speed Log
- AIS System
- Radar System
- Autopilot
- Voyage Data Recorder (VDR)
The system combines these inputs with electronic charts to provide navigators with a complete situational awareness picture.
Typical ECDIS Installation
Main Features
Electronic Navigation Charts (ENC)
Supports official electronic navigational charts compliant with international hydrographic standards.
Real-Time Vessel Positioning
Displays vessel location continuously using GPS/GNSS inputs.
Route Planning
Allows navigators to create detailed voyage plans with:
- Waypoints
- Course Lines
- Safety Parameters
- Turning Points
Route Monitoring
Monitors vessel progress and generates alarms if the vessel deviates from the planned route.
AIS Integration
Displays nearby vessels and navigational information.
Radar Overlay
Combines radar information with chart displays for improved situational awareness.
Safety Alarms
Provides alarms for:
- Cross Track Error (XTE)
- Shallow Water
- Safety Contour Violation
- Route Deviation
- AIS Collision Risk
- Chart Data Warnings
Multi-Sensor Integration
Interfaces with:
- GPS
- DGPS
- AIS
- Radar
- Gyro Compass
- Speed Log
- Echo Sounder
- Autopilot
Display & Control System
Main Components
1. ECDIS Processing Unit
The industrial computer responsible for chart rendering, route calculations, alarm generation, and sensor integration.
Functions
- Data Processing
- Chart Management
- Voyage Planning
- Sensor Integration
2. Marine Display Monitor
Provides high-resolution chart visualization.
Functions
- Chart Display
- Route Monitoring
- Alarm Presentation
- Navigation Information
3. Marine Keyboard & Trackball Controller
Dedicated navigation interface designed for marine operation.
Functions
- Route Editing
- Chart Control
- Alarm Management
- System Configuration
4. Electronic Chart Database
Stores ENC and chart updates.
Functions
- Chart Management
- Navigation Data Storage
- Route Archiving
5. Communication Interfaces
Provides connectivity to shipboard navigation equipment.
Supported Equipment
- GPS
- AIS
- Radar
- VDR
- Gyro Compass
- Speed Log
Internal System Architecture
Marine Applications
The HLD-ECDIS 600 is commonly installed on:
Container Vessels
Supports long-distance voyage planning and navigation.
Oil & Chemical Tankers
Provides enhanced navigation safety in restricted waters.
Bulk Carriers
Improves route management and voyage efficiency.
Offshore Support Vessels
Assists in offshore navigation operations.
Passenger Ships
Provides advanced navigational monitoring and route control.
Naval Vessels
Supports tactical navigation and route management.
Common Problems & Troubleshooting
1. GPS Position Not Available
Possible Causes
- GPS receiver failure
- Antenna fault
- Communication cable issue
Corrective Actions
- Verify GPS status
- Check antenna connections
- Confirm communication settings
2. AIS Targets Not Displayed
Possible Causes
- AIS communication failure
- Incorrect serial port configuration
- AIS transmitter fault
Solution
- Check AIS data input
- Verify communication settings
- Test AIS interface
3. Chart Not Loading
Possible Causes
- Corrupted chart database
- Invalid ENC license
- Storage failure
Solution
- Reload chart database
- Verify chart licenses
- Check storage media
4. Radar Overlay Failure
Possible Causes
- Radar interface fault
- Network configuration issue
- Incorrect synchronization settings
Solution
- Verify radar communication
- Check network interfaces
- Confirm overlay configuration
5. System Alarm Continuously Active
Possible Causes
- Safety contour setting issue
- Route deviation
- Sensor data inconsistency
Solution
- Review alarm details
- Verify safety settings
- Confirm sensor accuracy
Maintenance Tips
Proper maintenance is critical for reliable ECDIS operation.
Daily Checks
- Verify GPS position
- Check chart display
- Review active alarms
- Confirm AIS target display
Weekly Checks
- Backup voyage plans
- Verify chart database integrity
- Check system logs
Monthly Checks
- Verify sensor interfaces
- Test alarm functions
- Review system performance
ENC Chart Maintenance
- Update charts regularly
- Install official chart corrections
- Verify chart licenses
Hardware Maintenance
- Inspect connectors
- Clean display surfaces
- Verify cooling ventilation
- Check keyboard and trackball operation
Why Ships Still Depend on ECDIS
ECDIS has become a mandatory navigation tool on most SOLAS-class vessels because it provides:
Enhanced Situational Awareness
Integrates multiple navigation sensors into one display.
Improved Voyage Safety
Provides automatic navigational warnings.
Regulatory Compliance
Meets international navigation requirements.
Paperless Navigation
Reduces dependence on traditional paper charts.
Efficient Route Planning
Improves voyage management and fuel efficiency.
Collision Avoidance Support
Assists navigators with AIS and radar integration.
Frequently Asked Questions (FAQ)
What is the main purpose of the HLD-ECDIS 600?
To provide electronic chart navigation, route planning, route monitoring, and sensor integration for safe vessel navigation.
Can ECDIS replace paper charts?
Yes, when installed and operated according to IMO and SOLAS requirements using approved ENC charts.
Does the HLD-ECDIS 600 support AIS integration?
Yes. AIS targets can be displayed directly on electronic charts.
Can radar be overlaid on the chart?
Yes. Radar overlay functionality is available when properly interfaced.
What sensors are required?
Typically:
- GPS
- Gyro Compass
- Speed Log
Additional sensors such as AIS and Radar enhance functionality.
Short Product Description
The HIGHLANDER HLD-ECDIS 600 is a professional marine Electronic Chart Display and Information System designed for commercial vessel navigation. Featuring ENC chart support, route planning, AIS integration, radar overlay, alarm management, and multi-sensor connectivity, the system provides a comprehensive navigation solution for modern bridge operations.
